Porte coupe-feu CHI 7500

Porte coupe-feu CHI 7500

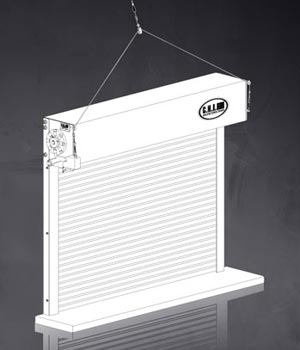

La porte roulante coupe-feu étiquetée U.L. est conçue pour des installations en plâtre, en acier ou en maçonnerie. Les portes de série 7500 ont un design compact et peu encombrant et des fonctions performantes et ingénieuses pour un attrait visuel maximal et une protection contre les incendies.

  • 45 minutes, 90 minutes et 3 heures étiquetées U,L. avec le plein respect des normes NFPA-80
  • Rideau d'enroulement standard 1-1/2” pré peint avec lamelles d'acier galvanisé à chaud
  • Rideau et guides en acier inoxydable et finition brossée #4, en option
  • Guides pour utilisation commerciale peints en noir, concordant avec de nombreuses finitions à revêtement poudré
  • Fonctionnement: Poussée manuelle standard. Fonctionnement à manivelle de réduction de vitesse disponible en option
  • Options et accessoires disponibles

Profil des lamelles

counter fire shutter slat

Flat Slat (FS) cover 1-1/2” high by 1/2” deep

Jauge

Jauge en acier 22

Finition

  • Lamelles galvanisées à chaud selon la norme ASTM A653 A avec couche primaire époxy et couche de finition en polyester gris et blanc
  • En option: finition poudrée stock RAL en 188 couleurs

Barre inférieure

  • En acier galvanisé à chaud
  • Angles en acier inoxydable vissés sur le rideau (en option)
  • Montage avant (E ou Z) ou par montants
  • Montage entre jambage

Guides

  • Guides en forme de caisson en acier de calibre 11 ou en acier inoxydable poli #4 avec bouches de cloche intégrales et arrêts de rideau.

Plaques supérieures

  • Fabriquées en tôle d'acier de minimum 1/4”
  • Le côté d'entraînement doit être fourni avec billes de précision scellées et logements en fonte de fer
  • Poussée manuelle
  • Manivelle de réduction de vitesse disponible pour toutes les tailles

Ressorts

Extrémité de l'assemblage du cylindre en ressorts faits avec billes d'alignement supportant l'assemblage

  • Fusibles 165 degrés fournis en tant que dispositifs standard de détection/libération
  • Libérateurs à action retardée, détecteurs de fumée et systèmes d'alerte sonores et visuels (en option)
  • Vitesse de dépôt contrôlée par gouverneur visqueux
  • Vitesse de fermeture de 6” à 24” par seconde selon la norme NFPA 80

Capot

24gauge hood
Fabriqué de tôle d'acier galvanisé de calibre minimum 24 s'insérant dans les plaques supérieures.
Support(s) de capot intermédiaires fourni(s) au besoin.

Verrouillage

slidelocks
Portes à poussée manuelle fournies avec serrures à pêne intérieures coulissantes.
