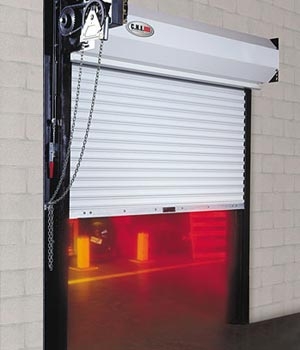

La porte coupe-feu 7000 est conçue pour répondre aux demandes croissantes des propriétaires et des assureurs d'un produit simple, facile à utiliser et efficace pour la protection d'incendies. Utilisant un fonctionnement standard de palan à chaînes, la porte roulante en acier dispose d'une procédure fiable et sécuritaire pour les tests de chutes fréquentes. Elle est étiquetée U.L. pour une protection de 3/4 heure à 4 heures. Le fonctionnement à poussée manuelle et à réinitialisation automatique sont disponibles en option, selon la norme Guardian.
La National Fire Protection Association (NFPA) et autres codes modèles recommandent des tests de chute fréquents des portes roulantes coupe-feu en acier afin d'assurer un état fonctionnel et continu de la porte. CHI permet d'assurer ces tests grâce à ses fonctionnalités de conception avancée Guardian.
Tests de chute simples, sécuritaires, peu coûteux et répétables possibles seulement par l'utilisation d'une poignée
Aucune échelle, outil ou équipement nécessaire pour le test de chute ou pour la réinitialisation des portes
Temps d'installation considérablement réduit sans procédures de libération compliquées ou d'ensembles de gouverneur
Rideau: acier galvanisé haute résistance 22, 20 et 18
Profil des lamelles: Courbées, plates
Fonctionnement: Poussée manuelle, palan à chaînes (standard) ou fonctionnement par moteur
Couleurs: Finition pré peinte grise, blanche, beige, marron ou galvanisée. Revêtements poudrés disponibles en option
Guides de montage approuvé pour l'acier, la maçonnerie ou la roche
Options et accessoires disponibles
Profil des lamelles
Lamelles plates (FS) couvrent 2-1/2” de hauteur x 3/4” de profondeur
Lamelles courbées (CS) couvrent 2-5/8” de hauteur x 7/8” de profondeur
Bloqueurs d'extrémités et de vent
Les bloqueurs d'extrémités et de vent en fer malléable maintiennent l'alignement du rideau et augmente sa capacité de résistance au vent. Les bloqueurs d'extrémité en fonte malléable galvanisée sont fixés à chacune des autres lamelles. les bloqueurs de vent sont ajoutés, selon la taille de la porte et les exigences de résistance au vent.
Pression du vent: Conçue pour résister à un minimum de 20 livres par pied carré de charge de vent par un montant qui empêche la déviation du rideau.
Jauge
Jauge de verrouillage en acier galvanisé 22, 20 ou 18.
Finition
Gris, gris et blanc, marron et blanc
En option: finition poudrée stock RAL en 188 couleurs
Lamelles galvanisées à chaud selon la norme ASTM A653 A avec couche primaire époxy et couche de finition en polyester
Panneaux de vision
5" x 1-1/8"
Montage avant (E ou Z) ou par montants
Pour montants en acier, en bois ou pour maçonnerie en bloc
Guides
À partir de 3 (minimum 3/16” angles structuraux en acier boulonnés, formant le canal de guidage)
Les angles de guidage comprennent des arrêts de rideau et des guides évasés
Guides galvanisés à chaud ou pulvérisés à froid (en option)
Les guides expansés vers le haut peuvent être soudés et résister à la construction en acier
Plaques supérieures
Fabriquées en tôle d'acier de minimum 1/4”
Le côté d'entraînement doit être fourni avec billes de précision scellées et logements en fonte de fer
Fusibles 165 degrés fournis en tant que dispositifs standard de détection/libération
Libérateurs à action retardée, détecteurs de fumée et systèmes d'alerte sonores et visuels (en option)
Vitesse de dépôt contrôlée par gouverneur visqueux
Vitesse de fermeture de 6” à 24” par seconde selon la norme NFPA 80
Poussée manuelle, palan à chaînes (standard)
* Remarque: La fonction de test simple n'est pas disponible sur les portes à poussée manuelle
Ressorts
Tension du ressort dans le cylindre par billes de précision
Conçus pour 20 000 cycles de ressorts (standard). Cycles supérieurs disponibles
Fonctionnement du moteur
Les portes roulantes sont également disponibles avec fonctionnement à moteur.
Reportez-vous au tableau de la zone d'opération du moteur et sélectionnez le type de fonctionnement selon les exigences d'espace et la jauge.
Choisissez entre un montage mural, avant ou avec plaques de montage supérieures. Utilisez les tableaux pour déterminer les espaces supérieurs, arrières ou sur les côtés requis nécessaires à l'installation.
Capot
Fabriqué de tôle d'acier galvanisé de calibre minimum 24 s'insérant dans les plaques supérieures. Support(s) de capot intermédiaires fourni(s) au besoin.
Verrouillage
Portes à poussée manuelle fournies avec serrures à pêne intérieures coulissantes. Verrouillage par glissière plaquée en option.
