Grilles d'enroulement CHI 9300

Grilles d'enroulement CHI 9300

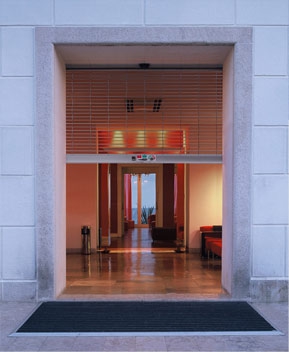

Les portes d'enroulement en acier série 9300 possèdent un tout nouveau design révolutionnaire qui réduit le temps d'installation sans compromettre la sécurité. Elles sont équipées du système exclusif Smart-Lock System qui permet aux derniers utilisateurs d'enclencher la serrure à une hauteur convenable et de refermer la porte jusqu'au sol.

  • La grille vous offre une bonne sécurité, visibilité et ventilation. Les caractéristiques de conception simplifient le processus d'installation pour des économies de temps et d'argent
  • Fonctionnement: poussée manuelle, palan à chaînes, à manivelle, moteur tubulaire ou fonctionnement standard
  • Les hottes et bordures en acier ou aluminium en option sont disponibles pour les applications d'enroulement exposé
  • Installation rapide et facile - les caractéristiques d'installation comprennent le rideau, installé en usine, enroulé sur le cylindre en aluminium pour un meilleur déplacement

curtain labyrinth
Labyrinthe

curtain pristine
Pristine

curtain ventana
Ventana

curtain portcullis
Portcullis

Deux options de montage standard sont disponibles: E-Mount ou Z-Mount.

  • Le montage E-Mount est généralement requis lorsque les montants sont plafonnés en acier. Avec cette option de montage, l'angle est tourné vers l'ouverture
  • Le montage Z-Mount est utilisé pour le bois, le béton ou la maçonnerie en bloc

Angle en aluminium

Les angles de montage en aluminium peuvent utiliser un design creux à double paroi pour cacher complètement les attaches de guidage.

angle screw

Tubes de support en acier

Les tubes sont montés dans une tasse de manchon sur la dalle et fixés aux poutrelles d'acier supérieures. Cela permet à la grille d'être installée avant la construction des murs, éliminant les difficultés de travailler avec des goujons, HVAC et plomberie.

steel tube detailsteeltubes5

Tubes télescopiques en aluminium

  • Les tubes de support sont conçus pour s'étendre au-delà de l'ouverture et de la plate-forme ci-dessus. Ils sont simples à fixer au plancher et au plafond et ne nécessitent pas de modifications.
  • L'extension maximale est de 8pi. au-dessus de l'ouverture.

telescoping tube

  • Poussée manuelle
  • Palan à chaînes
  • Manivelle
  • Moteur tubulaire
  • Support/Opérateur de moteur mural
